ワークベンチ製作 33 （Moravian Workbench Project 33)

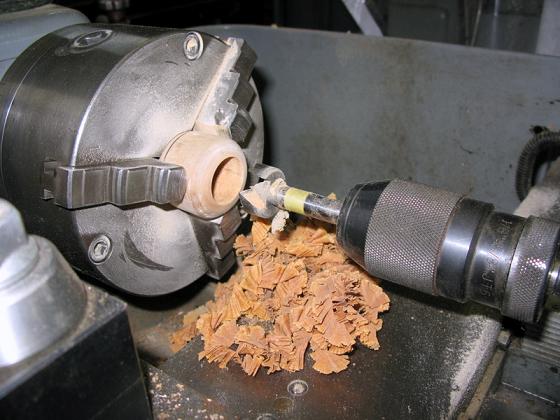

桜材を少し丸めてハンドルエンドにしようと思います。ハンドル棒径の止まり穴を明けています。木製のＶブロックを2個作成し、それを使って木製ネジとヘッドを合体しハンドルの通し穴を明けています。木製ネジがほぼ出来上がりました。
2015.09.26
コメント(0)
-
ワークベンチ製作 32 （Moravian Workbench Project 32)

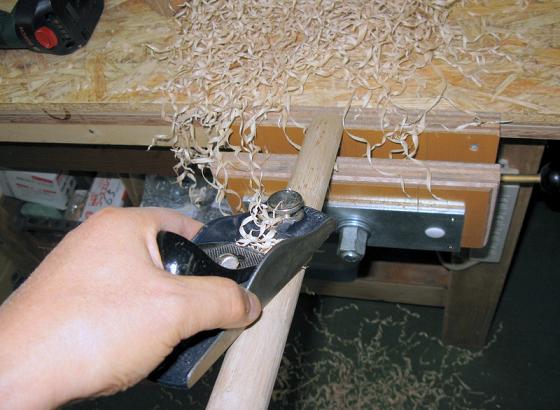

バイスのハンドル用棒材を木工旋盤で加工し始めましたが曲がりがあるため、ブロックプレーンに変えて削っています。凡そ、丸くなったところで旋盤にセットしサンディングです。ハンドル棒が通る頭を加工します。バイスの材料です。---追加工をやって行きます。
2015.09.23
コメント(0)
-
ワークベンチ製作 31 （Moravian Workbench Project 31)
再度、雌ネジ側をリードスクリューでネジ穴を何度か浚えて少しばかりボアアップしましたので、なんとか雄ネジと噛み合うようになりました。ネジ山の硬い部分が当たりが強く光っています。---そこをヤスリで削り落とします。手直し後、軽く廻せるようになりました。---バイスネジの形が見えてきて、やっと一山越えた気分です。ガレージ内はおが屑やルーターの切削屑で大変な事になっています。---次の作業の前に掃除をしなくては。。
2015.09.22
コメント(0)
-
ワークベンチ製作 30 （Moravian Workbench Project 30)

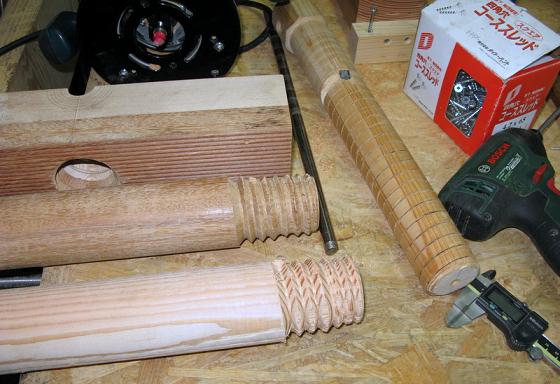

雄ネジを作るために切削しながら雌ネジに押し込んで行く方法を試しましたが綺麗にネジが切れないばかりか途中で入らなくなってしまいました。カッターが少し小さいのかも知れません。急遽、切削方法を変更する事にしました。テーブル上に冶具を仮組し雌ネジ製作に使ったリードスクリューを連結し素材を押し廻して行きます。少し欠けた部分やピッチが不揃いな点はありますが・・なんとか雄ネジが切れました。このままですと雌ねじと噛み合わない状態なので手直しで対応可能か試してみます。
2015.09.21
コメント(0)
-
ワークベンチ製作 29 （Moravian Workbench Project 29)

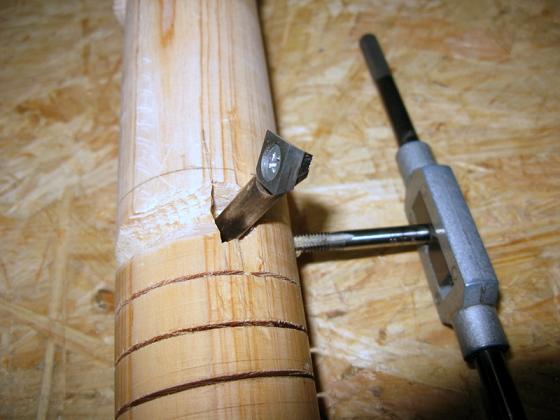

木製の太いネジを作る場合、雄ねじを先に作る方法と雌ネジを先に作る方法があります。---今回は雌ねじを先に作る方法を試しています。肝心な螺旋切りの刃物ですが、当初は13mmのドリルを削って作ろうと考えていましたが、手持ちに四角形のチップがあったので6mmの鉄棒をバーナーで赤めて叩き、加工してチップを付けました。刃先を少しづつ出して削るの為タップを立てイモネジで留めるようにしています。リードスクリューと雌ねじ用の素材を組み合わせました。これをバイスにセットしタッピングして行きます。刃先を少しづつ出しては削り、出しては削りと数十ストローク、いや100回位でしょうか・・やっと螺旋が切れました。出来上がった螺旋の前にホルソーで2.5インチの穴を明けた材料を2枚用意しました。それを組み合わせ雌ネジと2.5インチ穴の境界にルーターをネジ止めします。ルーターの刃先を雌ねじに合わせ、少し下げてセッテイングしています。
2015.09.20
コメント(0)
-
ワークベンチ製作 28 （Moravian Workbench Project 28)

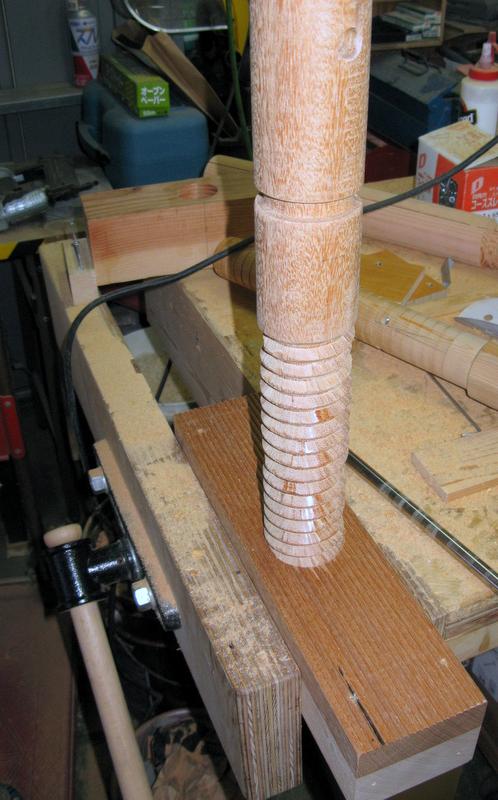

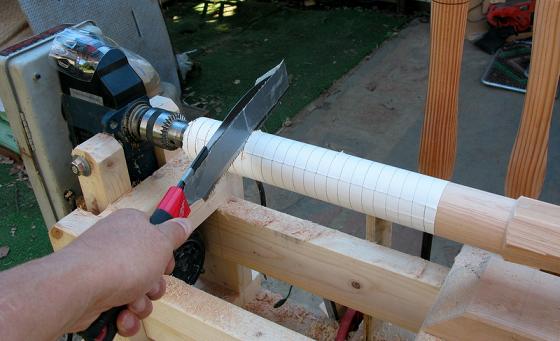

2インチのリードスクリューに取りかかかります。---ピッチ1/2インチの平行線を書いた巻紙を辿って切れ込みを入れて行きます。別途、2インチ穴を明けた材料にネジピッチと同じ傾きのスリットを入れます。薄い鉄板を加工したものをスリットに差し込みました。2つを組み合わせてリードスクリューとして機能するのを確認しシリコンをスプレーして軽く動くようにしました。次に使う、雌ネジ用の素材を接着しています。
2015.09.19
コメント(0)
-
ワークベンチ製作 27（Moravian Workbench Project 27)

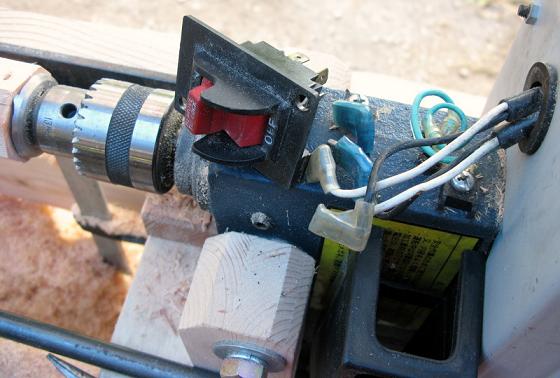

接着した鉄角棒用ハンドルを2本仕上げようと思いモーターの電源を入れても今朝は全く動かず＞＞分解点検します。テスターで当たるとスイッチが全く導通していません。分解してみると内部にオガクズが思いの他、入っていました。エアでゴミを飛ばし、接点を磨いて組付け＞＞動作良好となりました。---スイッチには簡単なカバーを追加しときます。ハンドルの仕上げにクリアカラーをスプレーしたかったのですが丁度なくなったので車のワックスを塗り込んで終了です。バイト2本（都合、計5本）仕上がりました。これからは楽に研削できそうです。
2015.09.13
コメント(0)
-
ワークベンチ製作 26 （Moravian Workbench Project 26)
バイトハンドルを先に作ってしまおうと思い旋盤がけしています。---全体の寸法はEasy Wood Toolsを参考にしました。鉄丸棒のバイト用にはハンドルを手持ちで穴明けします。鉄角棒のバイト用にルーターテーブルで溝入れした2枚の板を張り合わせます。リードスクリュー用の2インチ丸棒も削りました。（画像下から2.5インチ丸棒、その上が2インチです。）バイトハンドルも3種出来上がりました。
2015.09.12
コメント(0)
-
ワークベンチ製作 25 （Moravian Workbench Project 25)

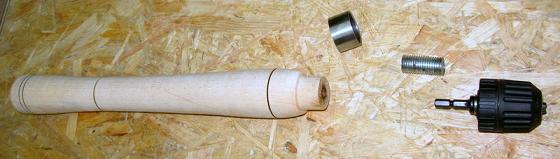

太い木製雄ネジ用丸棒は2.5インチまで切削できました。雌ネジを切るために別途リードスクリュー（親ネジ）が必要ですので2インチの丸棒も作成する予定です。試し切りしたハンドルにはドリルチャックを取り付けてビット交換で多用途に使おうと思います。刃物などの加工が増えそうなので中古グラインダーを調達しました。日立GT21は1989年製と古いものの、まだ現行機種でシッカリしています。---いずれ、ちゃんと整備したいと思います。下には今まで使っていたDIYタイプが在ります。
2015.09.06
コメント(0)
-
ワークベンチ製作 24 （Moravian Workbench Project 24)

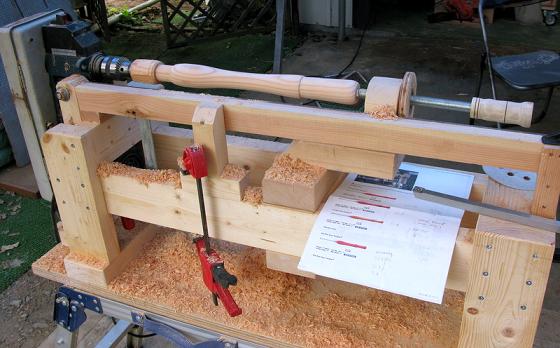

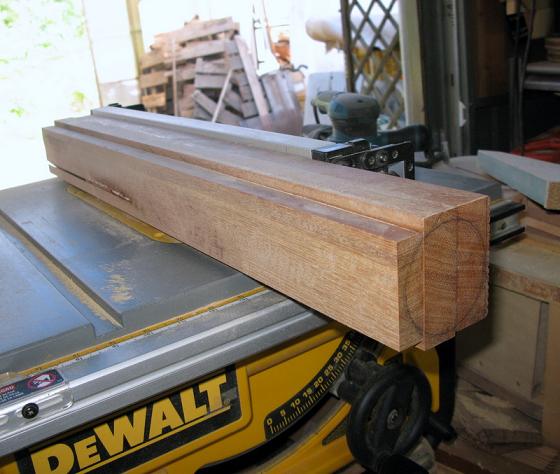

バイスの木製ネジ用に2.5インチの丸棒を加工しようと思います。まずデッキ材の端材を3本接着し八角形にカットしています。モータードライブ側のセンター押しを削りだしています。DeckelとDREMELで爪を立てて組付けました。ツールレストには平鉄をネジ留めし補強しました。バイトのハンドルが作れるか試したところ安定して研削可能です。八角材を削って丸くしています。未だ途中ですが2.5”まで落す予定です。
2015.09.05
コメント(0)
