2013.01.01
カテゴリ： RF-1401D/RF-1405/RF-1700
今日は近所にいる親戚が尋ねてきて、ちょっと賑やかな元日でした。どうせTVも面白い番組が無いし、替わりにApple TVで映画を見ていました。
みんな帰った後にRF-1401Dの部品交換と調整を終えてしまいました。昨日のうちに粗方の部品交換を済ませていたので、FMバンドの調整、AM受信調整とAF基板の部品交換を完了したので紹介します。
まずラジオ基板の全景ですがFMバンドの調整前の状態です。最終的に同調回路と局発回路のコンデンサを交換してから、バリコンの周りにあるコイルを伸び縮みさせて受信範囲を調整しました。
1台目と同じように、オーディオ用ケミコンとフィルムコンデンサを使っています。

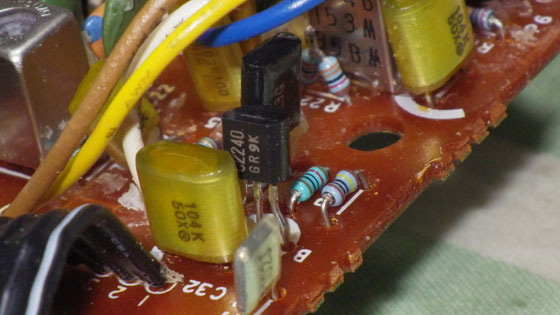

上の画像はラジオ基板にあるAFアンプのトランジスタで2SC2240-GRを使いました。1台目では2SC2240-BLを使った部分です。1台目でAF回路の利得をあげすぎていたように思ったので、トランジスタの増幅率を下げました。

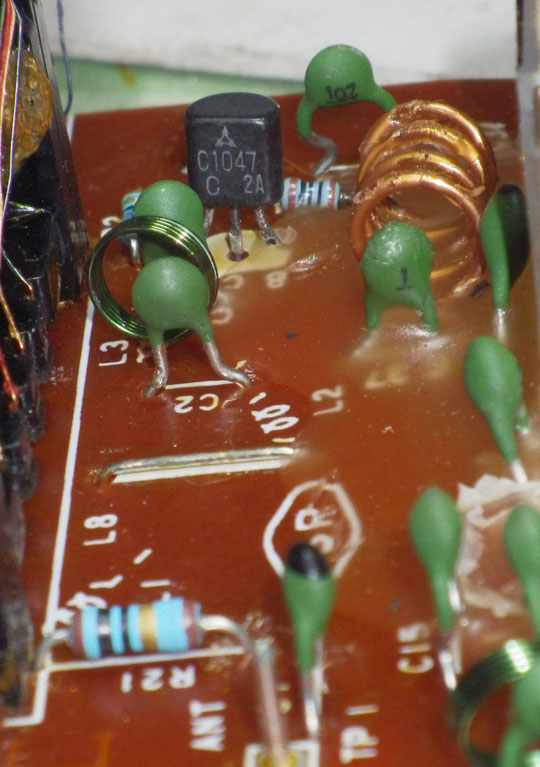

上の画像はFM-RFアンプ部分で、1台目と同様に2SC1047へ変更しました。

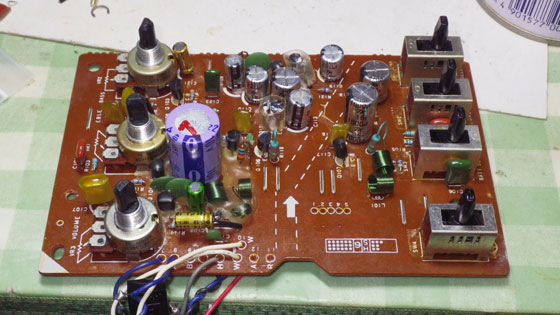

続いてAF基板の全景で、トランジスタを交換する前です。大きなケミコン：10V2200μFは周囲の部品を交換して（基板の裏側へ取り付け）から25V6800μFと交換しました。背の高い部品なので横にしないと基板がラジオに収まりません。

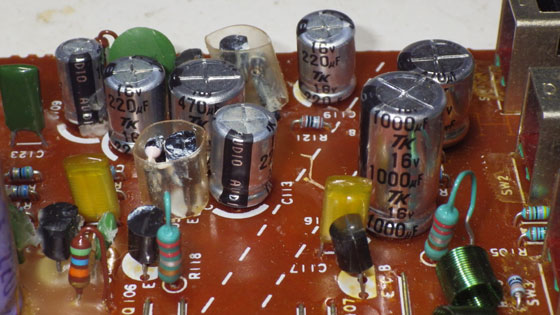

基板を少し拡大した画像を紹介します。下の画像にある16V1000μFはスピーカーのカップリングコンデンサです。

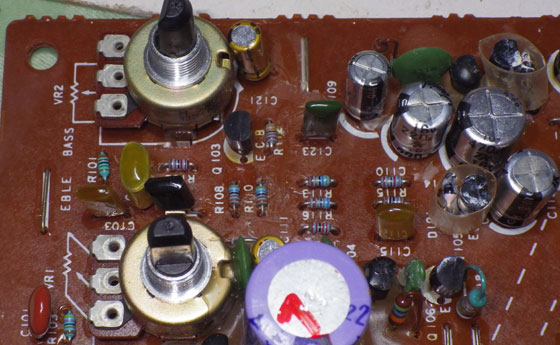

続いてトーンコントロール回路周辺です。この後に差動増幅回路を使ったAFアンプ初段があり、ここには2SC1815L-GRを使いました。大きめの円盤形セラミックコンデンサが見えますが、これら5つも最終的にはフィルムコンデンサへ交換しました。
※バッテリーセイバーの回路動作説明を訂正します。
1台目の時に”バッテリーセイバーONではAFアンプ1組が動作して、OFFでは2組が並列動作する”と解説しましたが、これは誤りでした。正しい動作説明は”バッテリーセイバーON/OFFではAFアンプのペアが切り替わり、ONではスピーカーと直列に330Ωの抵抗が入ったAFアンプが動作する”というのが正しいです。
みんな帰った後にRF-1401Dの部品交換と調整を終えてしまいました。昨日のうちに粗方の部品交換を済ませていたので、FMバンドの調整、AM受信調整とAF基板の部品交換を完了したので紹介します。
まずラジオ基板の全景ですがFMバンドの調整前の状態です。最終的に同調回路と局発回路のコンデンサを交換してから、バリコンの周りにあるコイルを伸び縮みさせて受信範囲を調整しました。
1台目と同じように、オーディオ用ケミコンとフィルムコンデンサを使っています。
上の画像はラジオ基板にあるAFアンプのトランジスタで2SC2240-GRを使いました。1台目では2SC2240-BLを使った部分です。1台目でAF回路の利得をあげすぎていたように思ったので、トランジスタの増幅率を下げました。
上の画像はFM-RFアンプ部分で、1台目と同様に2SC1047へ変更しました。
続いてAF基板の全景で、トランジスタを交換する前です。大きなケミコン：10V2200μFは周囲の部品を交換して（基板の裏側へ取り付け）から25V6800μFと交換しました。背の高い部品なので横にしないと基板がラジオに収まりません。
基板を少し拡大した画像を紹介します。下の画像にある16V1000μFはスピーカーのカップリングコンデンサです。
続いてトーンコントロール回路周辺です。この後に差動増幅回路を使ったAFアンプ初段があり、ここには2SC1815L-GRを使いました。大きめの円盤形セラミックコンデンサが見えますが、これら5つも最終的にはフィルムコンデンサへ交換しました。
※バッテリーセイバーの回路動作説明を訂正します。
1台目の時に”バッテリーセイバーONではAFアンプ1組が動作して、OFFでは2組が並列動作する”と解説しましたが、これは誤りでした。正しい動作説明は”バッテリーセイバーON/OFFではAFアンプのペアが切り替わり、ONではスピーカーと直列に330Ωの抵抗が入ったAFアンプが動作する”というのが正しいです。
