懲りること無く落札した標題のラジオ：2台を今日受け取りました。
1個目のRF-1680Lは先日入手して調整済みのRF-1650Jの上位機種に相当します。
ウェットティシューで清掃殺菌した後ですが、まあ美品と言って良いでしょう。当初心配していた把手はちゃんと付いていました。本機もAC220V、もしくは乾電池動作ですので電源トランス交換が必要ですね。ダイヤル面に細かい傷がありますが、コレは直ぐに消せるので問題なし。

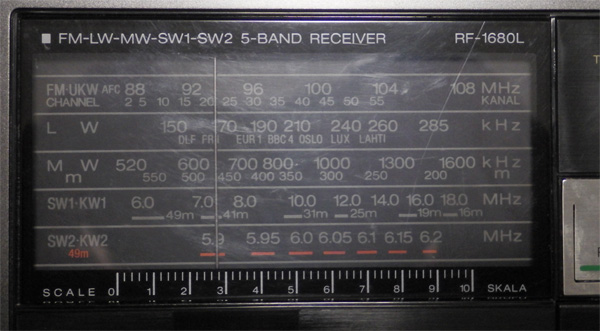

1650Lと並べるとスピーカーが大きい分、本体も一回り大きくなっています。

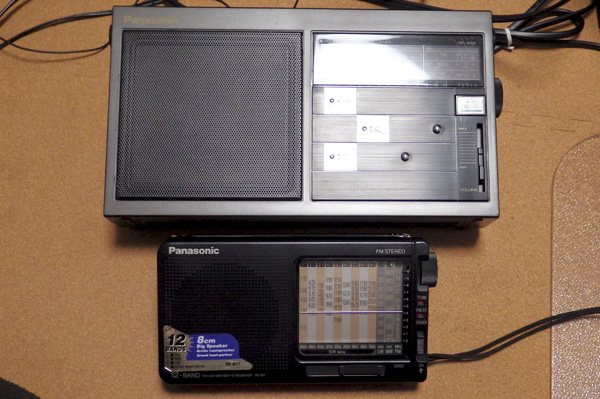

そしてもう一台のRF-B11と大きさ比較のためのRF-1680L
RF-1650J
です。

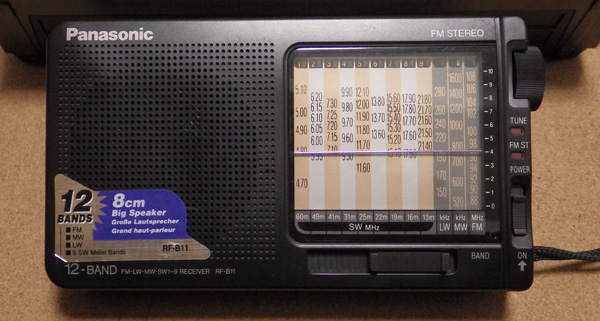

RF-1680Lが単2電池×4に対し、RF-B11は単3電池×2本で動作します。RF-B11は短波帯のバンド数が多いのと、FM放送はヘッドホンならばステレオ受信が可能なところが特徴です。コレも充分美品でした(^^)

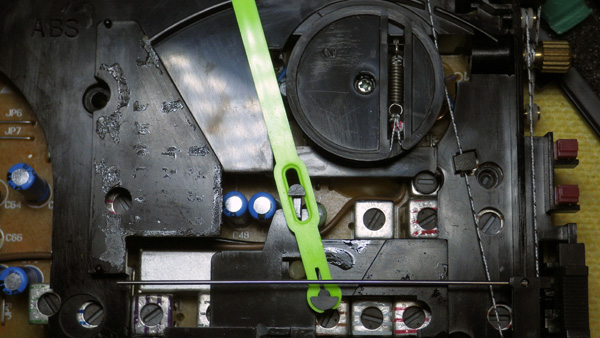

両機種ともサービスマニュアルは入手済みなので、RF-B11を調整しました。早速分解した画像ですが、ダイヤルパネルが両面テープで接着されているので、折ったり割ったりしないよう注意しながら外すと、下のように調整箇所が出てきます。

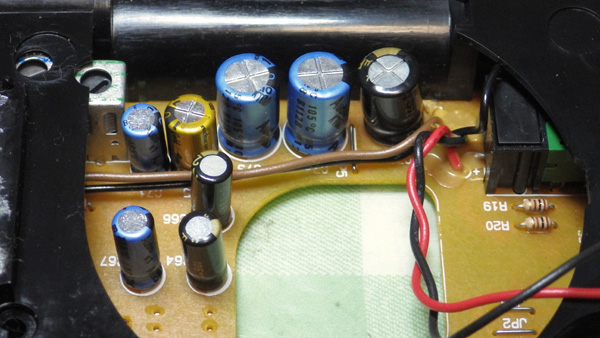

本機のAM中間周波数：460KHzと、ちょっと変わっています。下の画像はAFアンプ周辺部で、この辺のケミコンは音声信号の通る部分をオーディオ用と交換しました。

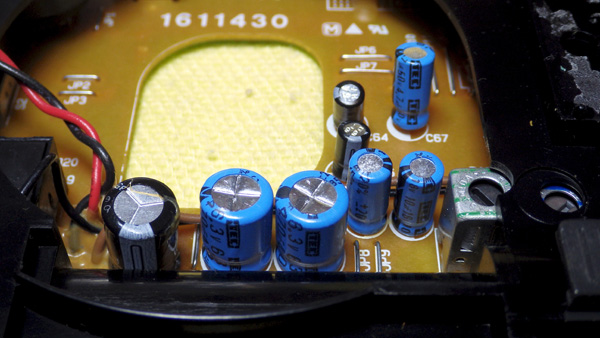

なおこれらのケミコンの内数本が、組み上げるときにスピーカーと干渉したのでちょっと付け直しました(^^ゞいけると思ったんですが、ケミコンの背丈を比較しなかったのは甘かったですね。

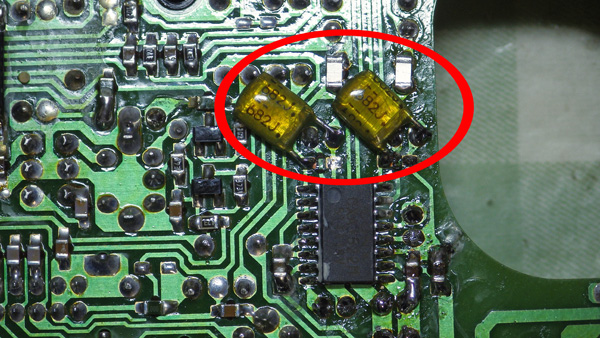

下の画像で赤丸内にある4つのコンデンサは、全て音声信号の通る部分なのでセラミックコンデンサからフィルムコンデンサへ交換しました。
FMの周波数調整も完了しました。アナログ式だとすんなり調整できるのになぁ。ただコイルの巻き直しなどはほとんど無理そうだったので同調コンデンサの容量をカット＆トライで調整して、ようやく完了。

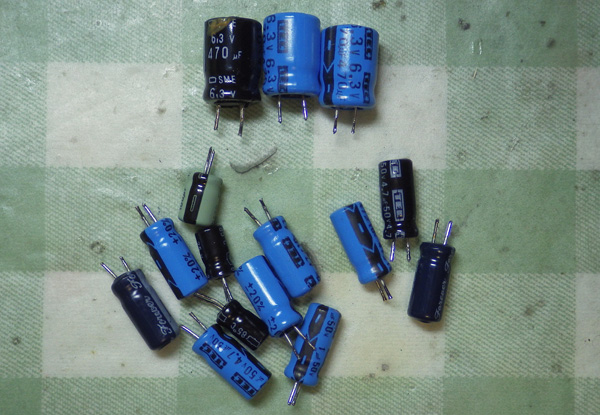

長波、中波、SWも一通り調整し、RF-B11の整備は完了しました。下は取り外したケミコンです。
