RF-B45-3台目の部品交換

カテゴリ： RF-B40/RF-B45/RF-B55/RF-B65
掃除して気持ちよくなり、動作も問題なさそうなRF-B45-3台目の部品交換を進めました
※画像を追加しました。だいぶ綺麗になりましたよ

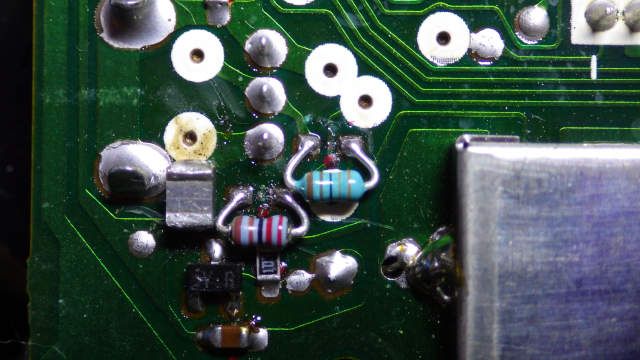

2枚目の画像はAF出力アンプ回路で、1,2台目とはケミコンの部品構成が変わりました。画面左にあるOSコン：16V470μFは、元々普通の6.3V1000μFが付いていました。手持ちに6.3Vのケミコンはありませんし、OSコンなので容量を減らしても大丈夫だろうという読みです
スピーカーへ繋がっているのは270μFのコンデンサで、元は220μFでした。

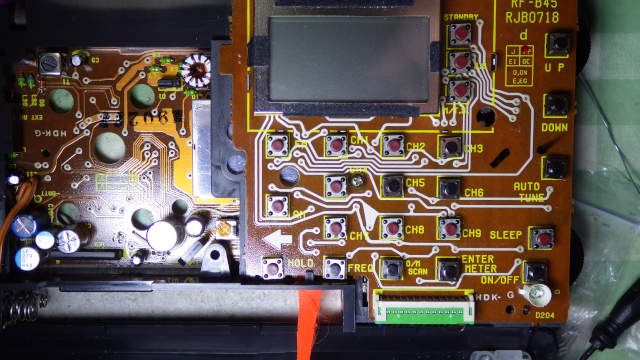

下の画像はフロントパネルの部分で、タクトスイッチが交換半ばです。黒いタクトスイッチが交換ずみで、手持ちが足りずに画像のように中途半端になってしまい慌ててスイッチを追加発注しました。接触抵抗は低いですが、押した時の歯切れが悪いので全数交換することにした訳です。

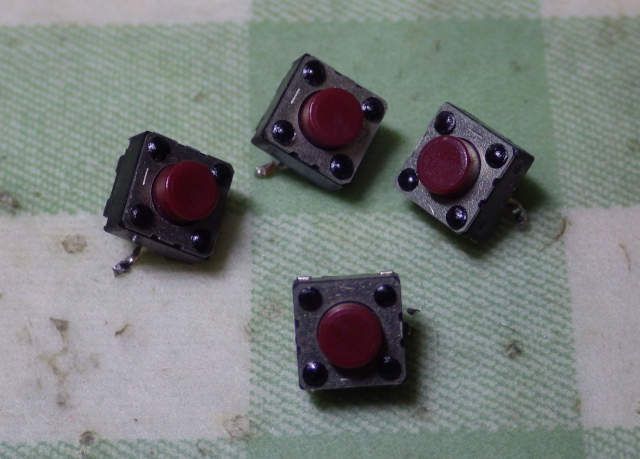

今日交換したのは4つです。

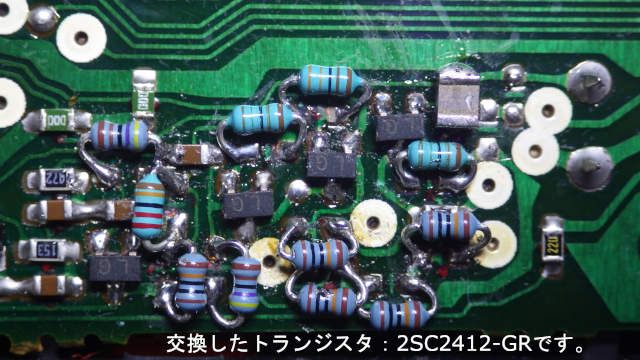

5枚目の画像はAFプリアンプ段で、今までは2SC3324-GRを交換用に使いましたが、今回は2SC2712-GRを試しました。スペックを見ると十分に低雑音で、AM増幅にも使えるとあるのでちょうど良いでしょう。画像には2SC2412と書いてありますが、2SC2712です。

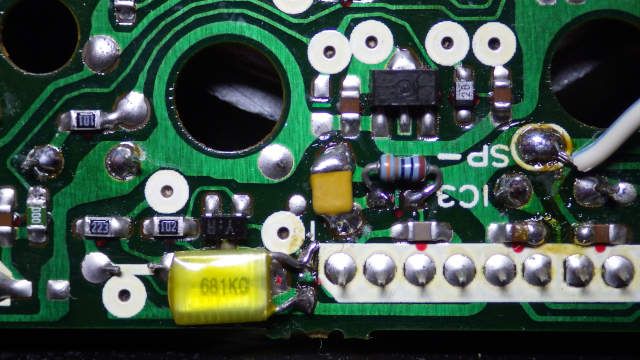

下の画像は、1枚目の画像のAF出力アンプ画像の裏側にあたる部分です。ここも一部の部品を交換しました。

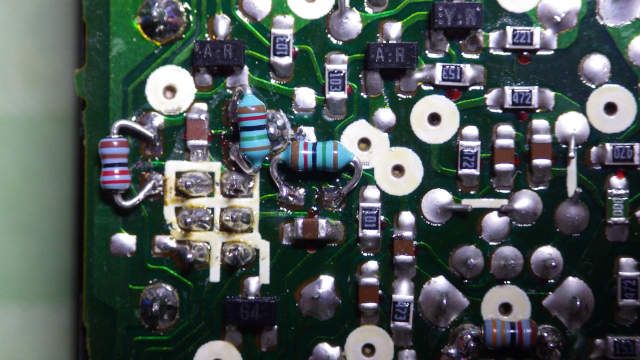

8枚目は音量調整ボリュームの周辺です。チップフィルムコンデンサは音質確保用に便利ですが、値段が高いんですよね〜

さらに下の画像はBFO発振回路です。ここには2SC2712-Yを使いました。GRとの使い分けに大きな意味はなく、GRだけ使うと手持ちがなくなってしまうという程度の理由ですよ

10枚目は今回取り外したチップトランジスタ：2SD601RTWで、実際はもう１つ交換しています。大きさは2.9×1.5mmです。

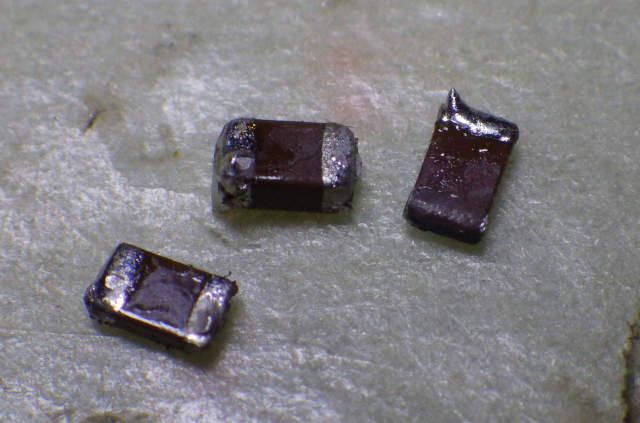

交換して取り外したチップセラミックコンデンサは3つだけ、今回は控え目です

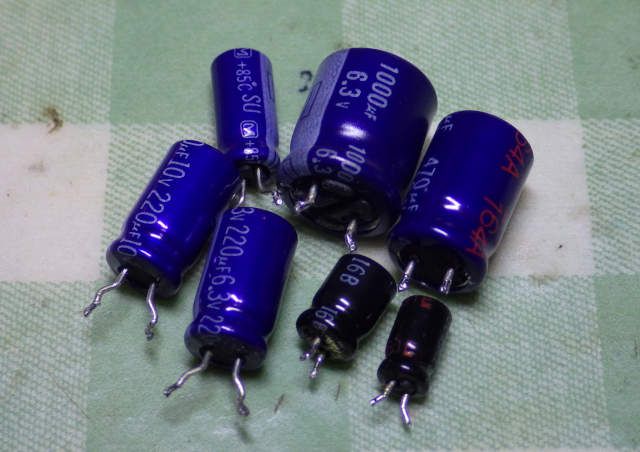

ケミコンも今日交換したのは7つだけで、もう少し交換する予定です。


今日の範囲で動作確認したら、オーディオ用ケミコンへの交換よりもセラミックコンデンサをフィルムコンデンサへ交換した方が、音質変化は大きかったように思います。
